Lentille de champ optique CO₂
Lentille de champ optique CO₂
Description des produits

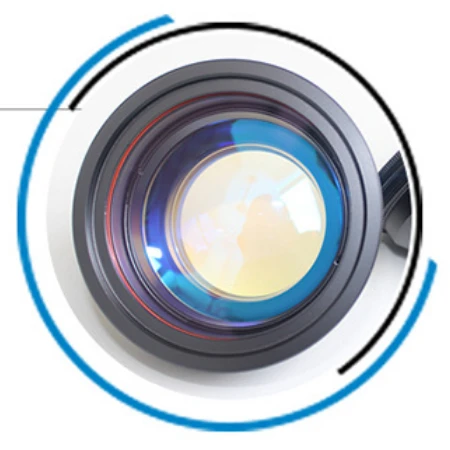

La lentille de champ optique CO₂, parfois appelée lentille F-thêta ou lentille à champ plat, est un composant essentiel des systèmes de marquage ou de gravure laser CO₂. Ces lentilles sont spécialement conçues pour les lasers CO₂ d'une longueur d'onde d'environ 10,6 micromètres et fabriquées à partir d'un matériau comme le ZnSe, transparent au rayonnement infrarouge.
La fonction principale d'une lentille de champ optique CO₂ est de focaliser le faisceau laser avec précision sur la pièce ou le substrat à graver ou à marquer. L'objectif linéarise efficacement le mouvement de balayage radial du scanner galvanométrique, créant un champ plat sur toute la zone de balayage. Cela garantit une mise au point et une taille de spot uniformes sur tout le champ de marquage, améliorant ainsi la qualité et la cohérence du résultat final.
Distance focale:Des objectifs avec différentes distances focales créent différentes distances de travail et zones de marquage. En fonction de votre application, choisissez un objectif avec une distance focale appropriée qui répond à vos exigences de marquage ou de gravure.
Matériel:La lentille doit être constituée d'un matériau compatible avec les lasers CO₂, comme le ZnSe, qui possède d'excellentes propriétés de transmission dans la gamme de longueurs d'onde de 10,6 µm.
Revêtement:Assurez-vous que la lentille est recouverte d'un revêtement antireflet pour minimiser les reflets et maximiser la transmission de puissance.
Diamètre:Le diamètre de la lentille doit être suffisamment grand pour s'adapter à la taille maximale du faisceau laser dans votre application. Les lentilles de plus grand diamètre ont des seuils de dommages plus élevés et offrent un champ de vision plus large.
Qualité:Garantissez la qualité de l’objectif en tenant compte de facteurs tels que la précision de la surface, l’uniformité et la distorsion minimale du front d’onde pour un marquage ou une gravure précis et de haute qualité.
En sélectionnant soigneusement la lentille de champ optique CO₂ adaptée à votre application, vous pouvez obtenir une efficacité, une précision et une cohérence optimales du marquage ou de la gravure laser.
La lentille de champ optique CO₂ est facile à utiliser, économe en énergie, personnalisable et a une longue durée de vie. Il a une bonne précision de forme du visage, avec un montage et un calibrage de haute précision, et peut répondre rapidement. Il peut être utilisé pour tous les types de tubes CO₂ et la zone de travail est basée sur la distance focale. La lentille de balayage monolithique à champ plat est conçue pour le système de balayage laser CO₂, largement utilisé dans les domaines de forage et de marquage.
Caractéristiques
La lentille de champ optique CO₂ est couramment utilisée dans les systèmes de gravure, de découpe, de marquage au laser, etc. Pour les poussières légèrement contaminées, effectuez un nettoyage abrasif avec une aiguille à particules et utilisez un airbag soufflant pour éliminer tous les contaminants dispersés sur la surface de l'optique. On l'appelle également miroir de focalisation à champ plat, lentille de balayage, principalement utilisée pour focaliser la lumière sortant de l'oscillateur sur un plan.
Paramètre
|
Taper |
Distance focale (mm) |
Champ de numérisation (mm) |
|
CO₂ |
100 |
70x70 |
|
150 |
100x100 |
|
|
250 |
175x175 |
|
|
300 |
200x200 |
|
|
420 |
300x300 |
Q1 : Comment fonctionne le colis ?
R : Dotslaser fournit un package à 3 couches. Pour l'extérieur, on adopte la caisse artisanale en bois. Au milieu, la machine est recouverte de mousse pour la protéger des secousses. Pour l'intérieur, la machine est recouverte d'un sac en plastique épais pour l'étanchéité.
Q2 : Le colis sera-t-il endommagé pendant le transport ?
R : Notre colis prend en compte tous les facteurs de dommages et le rend sûr, et notre agent d'expédition a une expérience complète en matière de transport sûr. Nous avons exporté vers 100 pays à travers le monde. Alors ne vous inquiétez pas, vous recevrez le colis en bon état.
Q3 : Comment installer et exécuter la machine ?
R : Notre travailleur installera toute la machine avant l’expédition. Pour l'installation de certaines petites pièces, nous enverrons une vidéo de formation détaillée, un manuel d'utilisation ainsi que la machine. 95 % des clients peuvent apprendre par eux-mêmes.
Q4 : Comment puis-je faire si la machine tombe en panne ?
R : Si vous êtes confronté à de tels problèmes, veuillez nous contacter dès que possible et n'essayez pas de réparer la machine par vous-même ou par quelqu'un d'autre. Nous vous répondrons dans les 24 heures aussi rapidement que possible pour résoudre votre problème.
Q5 : Recherchez-vous des lasers ou des pièces ?
R : Nous fabriquons des lasers, nous pouvons offrir une solution complète pour différentes applications. Si vous avez besoin de pièces que nous pouvons également proposer, veuillez nous faire part de vos demandes.
Q6 : Comment expédier la machine laser ?
R: nous proposerons DHL, Fedex ou autre express selon vos demandes.
