Machines de marquage laser à fibre à mise au point automatique
2. bonne qualité du faisceau
3. Facile à utiliser
4. Large application
5. Longue durée de vie

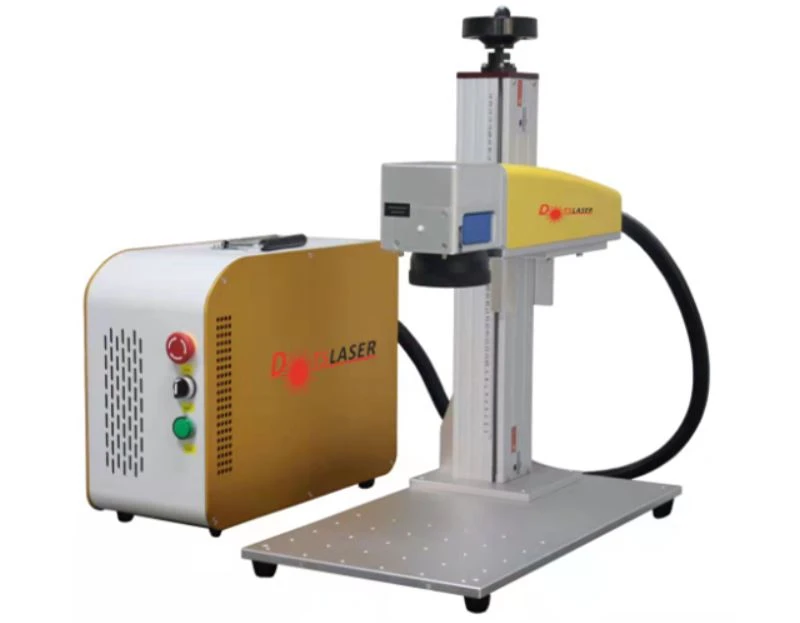

Machine de marquage laser à fibre à mise au point automatique
Description des produits
Les machines de marquage laser à fibre à mise au point automatique utilisent un laser à fibre pour produire un laser, puis réalisent la fonction de marquage via un système de galvanomètre à balayage à grande vitesse. La machine de marquage laser à fibre optique a une efficacité de conversion électro-optique élevée, adopte une méthode de refroidissement par air, l'ensemble de la machine est petit et exquis, la qualité du faisceau de sortie est bonne et la fiabilité est élevée. Elle peut graver des matériaux métalliques et certains matériaux non métalliques, et est principalement utilisée dans les domaines qui nécessitent une profondeur, une douceur et une finesse élevées.
Performances et caractéristiques
Excellente qualité de marquage de la source lumineuse :Par rapport au marquage laser à semi-conducteurs traditionnel, le volume est plus petit et le diamètre du point focal est inférieur à 20 µm. L'angle de divergence n'est que de 1/4 de celui des lasers à pompage par diode, ce qui est particulièrement adapté au marquage de précision.
Faible coût d’utilisation :L'efficacité de conversion électro-optique est aussi élevée que 30% et la consommation électrique de l'ensemble de la machine est de 600 W. Il s'agit d'une machine de marquage laser 1/10 et 1/3 de marquage laser à pompage par lampe, ce qui permet d'économiser une consommation énorme.
Sans entretien et longue durée de vie :Le pipeline secondaire est utilisé comme source de pompage et grâce à la conception du chemin optique entièrement fermé, le temps de travail moyen sans problème dépasse 30 000 heures.
Vitesse de traitement rapide :La vitesse de traitement est 5-10 fois supérieure à celle de la machine de marquage laser traditionnelle.
Léger et peu encombrant :le taux d'utilisation est faible et il est pratique d'ajuster la position de travail sur le site de production.
Mise au point automatique :Il s’agit d’une nouvelle technologie avancée qui facilite l’opération et économise du temps de travail.
La machine de gravure laser à fibre à mise au point automatique est largement utilisée pour le marquage graphique et de texte dans diverses industries,y compris puces de circuits intégrés moules microélectronique composants informatiques, roulements industriels montres produits électroniques et de communication composants aérospatiaux diverses pièces automobiles appareils électroménagers outils matériels moules fils et câbles emballage alimentaire bijoux équipement médical tabac et applications militaires.Il convient aux opérations de ligne de production à haut volume.
Paramètre
| Modèle | DS-LM20/DS-LM30/DS-LM50/DS-LM60/DS-LM80/DS-LM100 |
| Pouvoir | 20W/30W/50W/60W/80W/100W |
| Taux de répétition | 1 à 100 kHz ; 1 à 600 kHz ; 1 à 2 000 kHz ; 1 à 4 000 kHz |
| Espace de travail | 70x70mm~300x300mm |
| Profondeur de gravure | Inférieur ou égal à 1 mm |
| Vitesse de marquage | Inférieur ou égal à 12 000 mm |
| Largeur de ligne | 0.01mm |
| Caractère minimum | 0.4mm |
| Précision de répétition | 0.002mm |
| Alimentation électrique | 220±5% VCA/50Hz/5A |
| Puissance nominale | 600W-1500W |
| Taille de la machine | 450x220x380mm, 620x95x150mm |

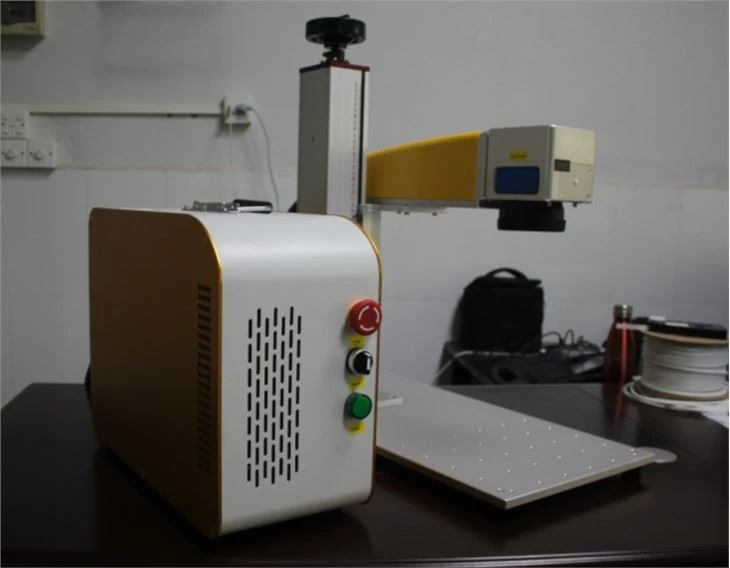

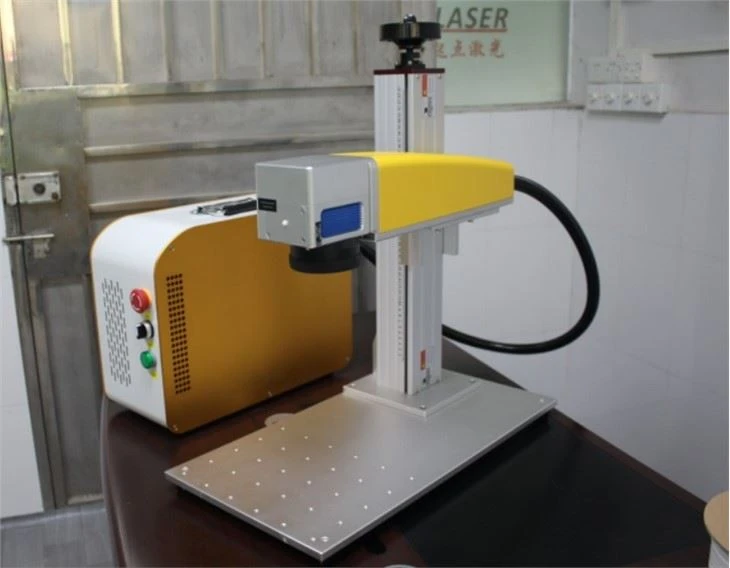

Détails du produit
Laser MAX PHOTONICS
Les systèmes laser MAXPHOTONICS incluent le laser à fibre à impulsions Q-switched Sound-to-Light, qui repose sur une configuration d'oscillateur maître Q-switched et d'amplificateur à fibre haute puissance (MOPA). Il propose différents modèles de puissance allant de 5 W à 70 W, avec une puissance de crête allant jusqu'à 7 kW.
Galvanomètre numérique 1064 nm
Le système de numérisation optique présente les caractéristiques d'une vitesse rapide, d'une faible dérive, d'une précision de positionnement élevée et d'un fonctionnement fiable et stable, et ses performances globales ont atteint le niveau de pointe en Chine, qui est principalement applicable au marquage de vol à grande vitesse et en ligne de la fibre, du YAG et d'autres lasers.
Lentille
Le diamètre du spot focalisé est proportionnel à la distance focale. Cela signifie que lorsque la zone de balayage de la lentille de champ optique atteint un certain niveau, le diamètre du spot obtenu est très grand, c'est-à-dire que la densité de puissance laser chute très rapidement (la densité de puissance est inversement proportionnelle à la 2e puissance du diamètre du spot), ce qui est propice au traitement. Alors que les lentilles de focalisation générales délivrent un spot focalisé sur un seul point, elles délivrent un spot focalisé sur de nombreux points d'un champ de balayage ou d'une pièce à usiner.
Logiciel de contrôle Ezcad
Prise en charge multilingue : chinois, anglais, coréen, japonais, français, allemand intégrés, peuvent être traduits par vous-même selon le package de langue, localisation facile

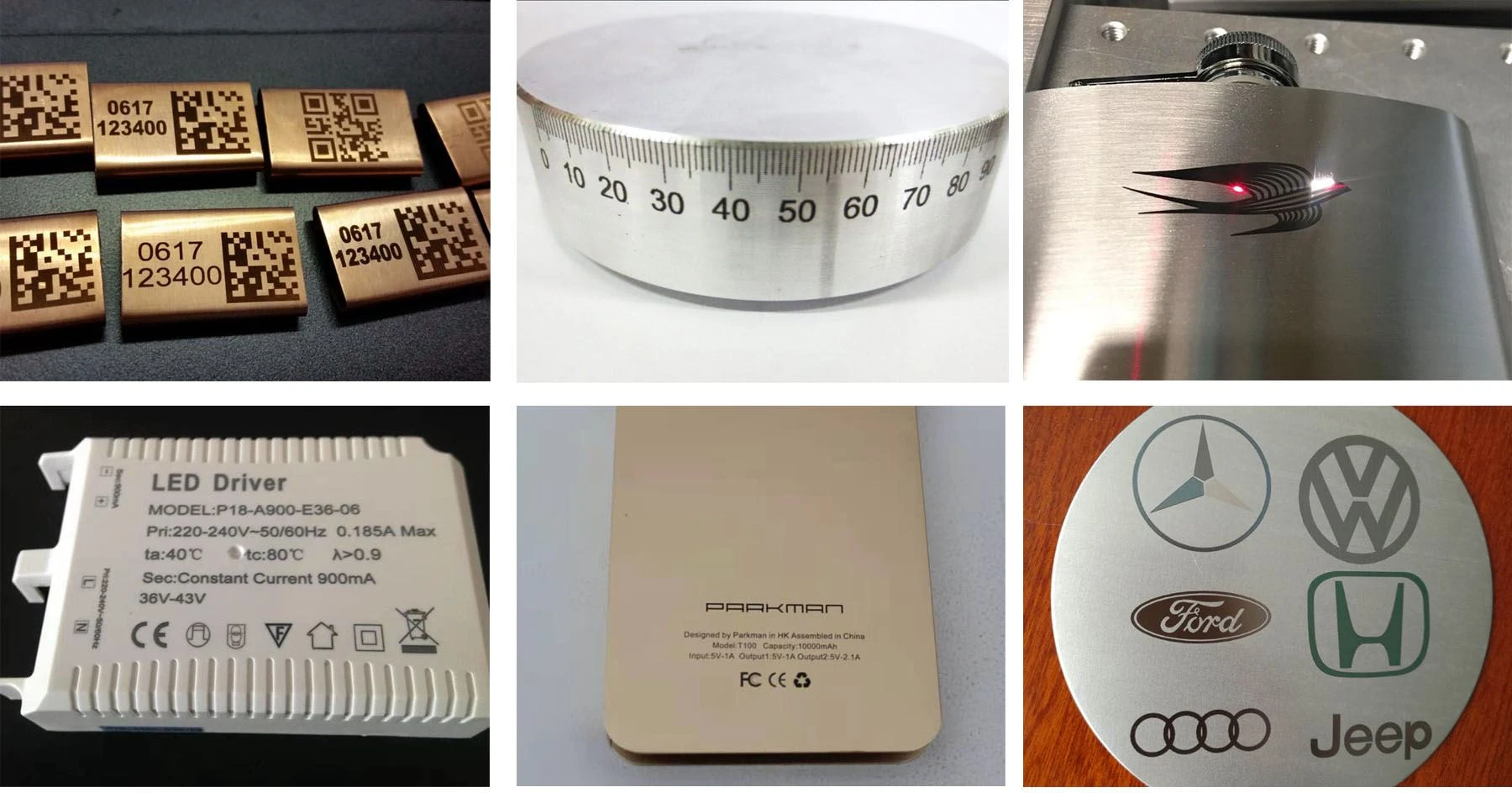

Échantillons
Expédition et emballage
