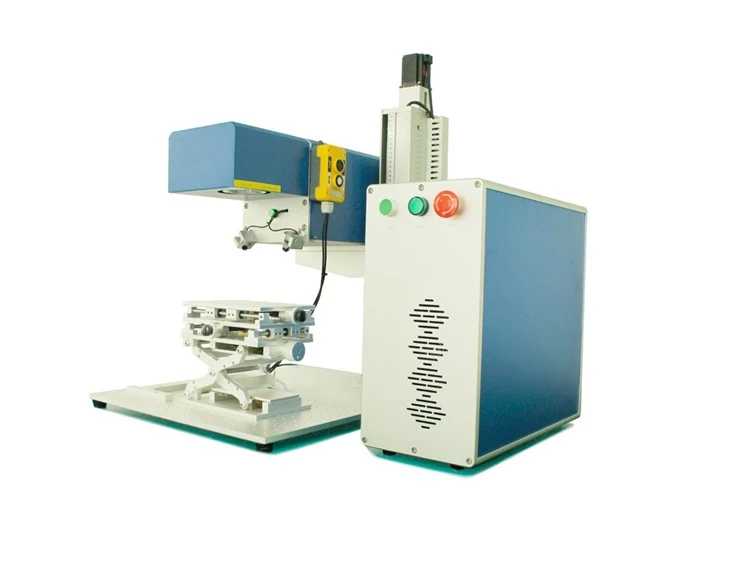

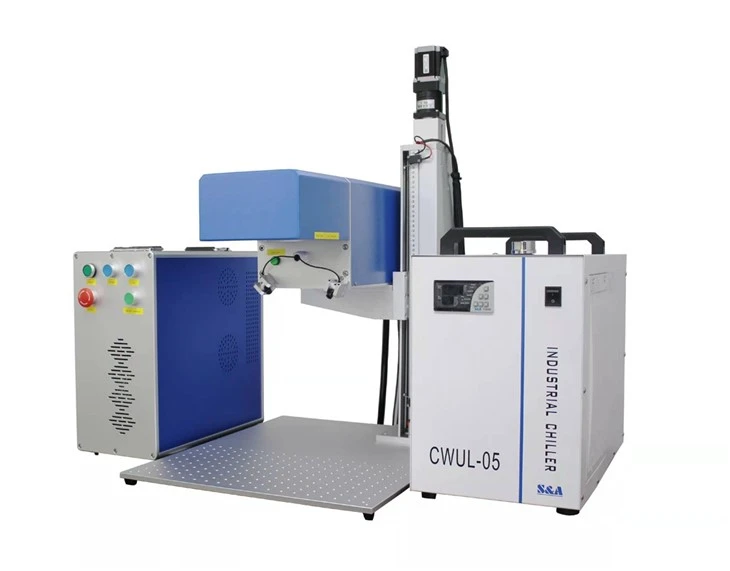

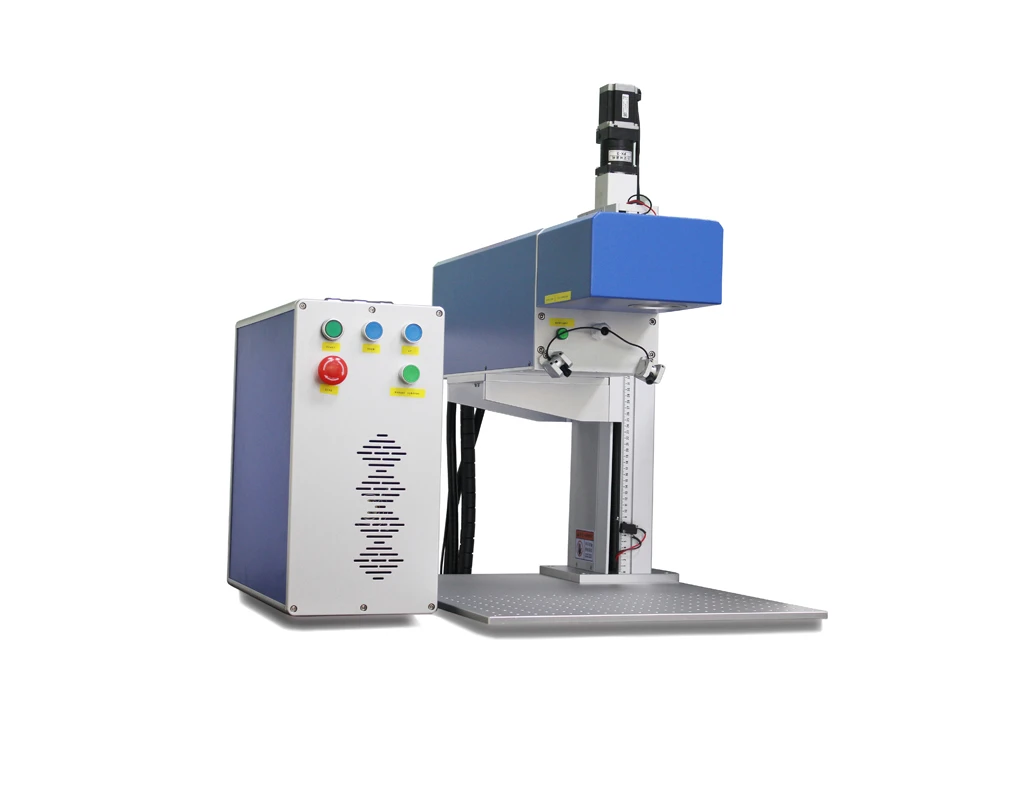

Machines de marquage laser UV 3D
Machines de marquage laser UV 3D
Les machines de marquage laser UV 3D révolutionnent le domaine de la gravure et du marquage grâce à leur incroyable précision, leur vitesse et leur polyvalence. Ces machines utilisent des lasers ultraviolets (UV) pour créer des marquages complexes de haute qualité sur pratiquement tous les types de matériaux, ce qui en fait un outil indispensable pour les industries telles que la fabrication, l'emballage, l'électronique et autres. Cet article donne un aperçu approfondi des machines de marquage laser UV 3D, explorant leur technologie, leurs avantages, leurs capacités et leurs applications potentielles.
avantages de la machine
Précision et exactitude
Les lasers UV ont des spots laser nettement plus petits et des zones affectées par la chaleur (ZAT) réduites. Cela permet un marquage ultra-fin de détails minuscules et de motifs complexes sans endommager le substrat.
Versatilité
Les machines de marquage laser UV 3D peuvent marquer, graver et graver divers matériaux, notamment les métaux, les plastiques, la céramique, le verre, les plaquettes de silicium et même les matériaux sensibles comme les films OLED.
Marquage sans contact
Ces machines utilisent une méthode de marquage sans contact, éliminant les contraintes mécaniques, l’usure et réduisant les besoins de maintenance.
Traitement rapide
Avec leurs scanners galvanométriques à grande vitesse et leurs sources laser puissantes, les machines de marquage laser UV 3D offrent des vitesses de gravure et de marquage rapides, améliorant l'efficacité et la productivité.
Paramètres des machines de marquage laser UV 3D
|
Modèle |
DS-3DUV3 |
DS-3DUV5 |
DS-3DUV10 |
DS-3DUV15 |
|
Puissance de sortie du laser |
>3W |
>5W |
>10W |
>15W |
|
longueur d'onde du laser |
355 nm |
|||
|
Méthode optionnelle |
Disque rotatif, fonction rotative, fonction de secours |
|||
|
Zone de marquage |
100x100mm/150x150mm/180mmx180mm/200mmx200mm |
|||
|
Energie pulsée |
＞200µJ |
＞300µJ | ||
|
Taux de répétition |
20 à 150 kHz |
|||
|
Vitesse de marquage maximale |
10 000mm/s |
|||
|
Qualité du faisceau |
＜1.2 ㎡ |
|||
|
Largeur de ligne minimale |
0.01mm |
|||
|
Précision de répétition |
±0.003mm |
|||
|
Refroidissement |
Refroidi par air/eau |
|||
|
Température de travail |
15 à 35 degrés |
|||
|
Poids brut |
110 kg |
|||
|
Taille de la machine |
670 x 735 x 780 mm |
|||
|
Alimentation électrique |
CA 220 V ± 10 %, 50 Hz ou CA 110 V ± 10 %, 60 Hz |
|||
Technologie : comprendre les lasers UV dans les machines de marquage 3D
Le cœur d'une machine de marquage laser UV 3D réside dans sa source laser ultraviolette. Les lasers UV fonctionnent à des longueurs d'onde d'environ 355 nm, qui ont des longueurs d'onde beaucoup plus courtes que les lasers infrarouges ou verts traditionnels. Cette propriété unique leur permet de créer des marquages ultra-précis sur les surfaces sans provoquer de dommages thermiques ni de déformation.
L'aspect 3D des machines de marquage fait référence à leur capacité à ajuster avec précision et de manière dynamique la mise au point du laser. Ceci est réalisé grâce à une combinaison d'algorithmes logiciels avancés et de systèmes de numérisation de haute précision, permettant au laser UV de graver des motifs, des textures et des images complexes sur des surfaces courbes ou irrégulières avec une grande précision et une grande répétabilité.
Les machines de marquage laser UV 3D offrent de nombreuses fonctionnalités telles que :
Micro- et nano-marquage:Il s'agit d'une gravure et d'un marquage de précision à l'échelle micro et nano, adaptée à l'électronique, aux semi-conducteurs et à d'autres composants de haute précision.
Marquage 3D haute résolution:L'effet de gravure est réaliste, comme des motifs 3D, des textures et des images sur des surfaces avec une variation de profondeur ou une courbure.
Sérialisation et traçabilitéy : Marquage précis et durable des numéros de série, codes-barres, codes QR et codes Data Matrix pour la gestion des stocks, le contrôle qualité et la traçabilité.
Applications des machines de marquage laser UV 3D
Électronique:Marquage de composants, de circuits imprimés, de capteurs, de dispositifs MEMS et d'appareils électroniques avec des codes, des logos, des symboles et des textes haute définition.
Dispositifs médicaux:Gravure de codes de traçabilité, de numéros de pièces et d'informations d'identification sur des outils chirurgicaux, des implants et d'autres dispositifs médicaux.
Semi-conducteurs:Marquage des plaquettes de silicium, des puces de circuits intégrés et d'autres composants sensibles sans causer de dommages ni compromettre les performances.
Automobile:Marquage détaillé des pièces du moteur, des panneaux intérieurs et des informations d'identification pour garantir la qualité et la traçabilité du produit.
Emballage et biens de consommation:Marquage de haute qualité et à grande vitesse sur les emballages, les cosmétiques, les bijoux et plus encore, renforçant l'image de marque et favorisant la reconnaissance des produits.
Les machines de marquage laser UV 3D sont un outil formidable dans le monde du traitement des matériaux, offrant une précision, une polyvalence et une vitesse impressionnantes. Leur capacité à marquer une large gamme de matériaux sans les endommager, tout en conservant une résolution et des détails élevés, en fait un outil indispensable pour une multitude d'industries. À mesure que la technologie progresse, ces machines continueront d'innover et de redéfinir les processus de gravure, de marquage et de gravure à l'eau-forte dans le monde entier.

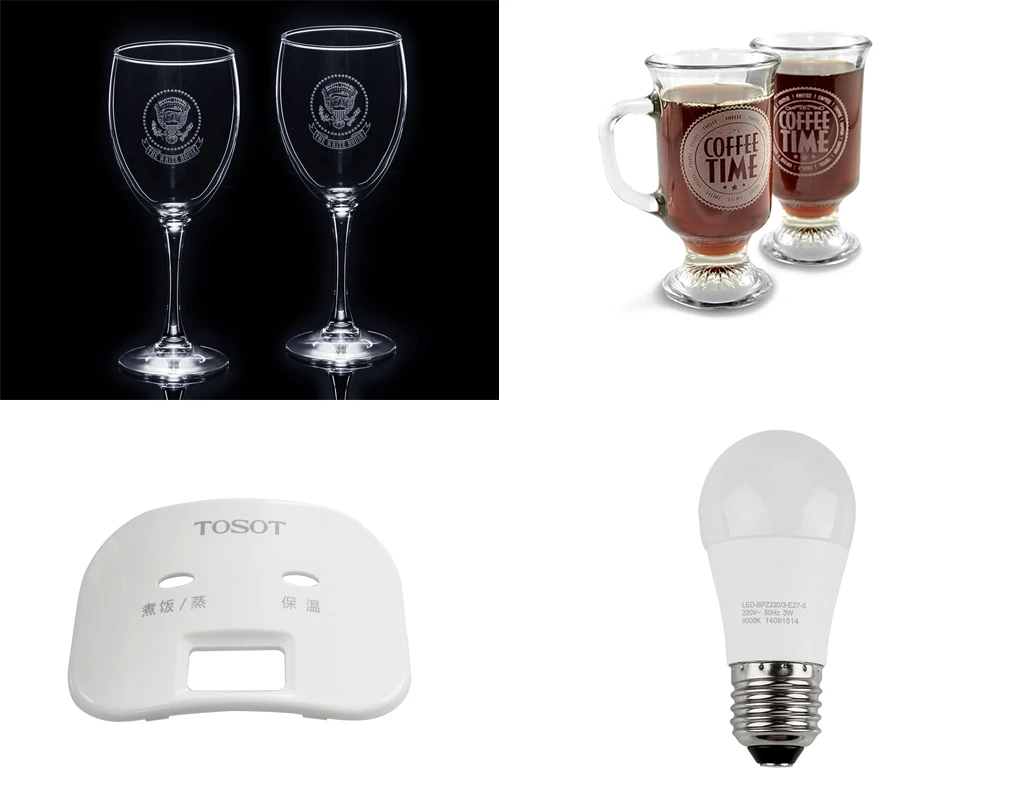

Échantillons de marquage de machines de marquage laser UV 3D
Emballage et expédition de la machine de marquage laser UV 3D
1. QAssurance qualité et service après-vente
La période de garantie de l'équipement est de 12 mois à compter de l'utilisation de l'équipement par le client, de l'installation et du débogage terminés et de l'acceptation de l'équipement par le demandeur. New Start Laser attache une grande importance au travail de service après-vente du produit. Une fois le produit livré à l'utilisateur, l'entreprise établit immédiatement le dossier de service après-vente de l'utilisateur et suit régulièrement l'état d'utilisation du produit par l'utilisateur, résout et répond à tous les problèmes de l'utilisateur, reçoit les informations de notification de l'utilisateur concernant la panne de l'équipement, les travailleurs de l'entreprise peuvent réagir rapidement dans les 2 heures. Si l'assistance téléphonique est difficile à résoudre, le personnel technique de notre entreprise peut arriver sur le site du client dans les 24 heures pour fournir une assistance.
2. Installation et débogage
Avant l'installation de la machine, notre usine vous proposera un fichier d'installation de structure de base, la livraison du produit est prévue dans un délai de 2 semaines, les ingénieurs de Dotslaser arriveront sur votre site et inspecteront à nouveau la machine. Confirmez que toutes les conditions répondent aux exigences d'installation et de mise en service de l'équipement, l'équipement sera transporté à temps. Le temps d'installation et de mise en service de l'équipement est d'environ cinq jours ouvrables, les trois premiers jours sont liés à l'utilisation du système et le système est opérationnel après le projet de service. L'ingénieur formera des opérateurs qualifiés sur les procédures de maintenance de base et les caractéristiques générales de fonctionnement de l'équipement au cours des deux prochains jours
3. Assistance technique
S'il y a un problème avec une partie du système pendant la période de garantie, les ingénieurs de service bien formés de Dotslaser sont prêts à fournir un appel téléphonique ou à commencer un service sur site. Si la machine a un problème pendant la période de garantie, veuillez nous contacter directement !
