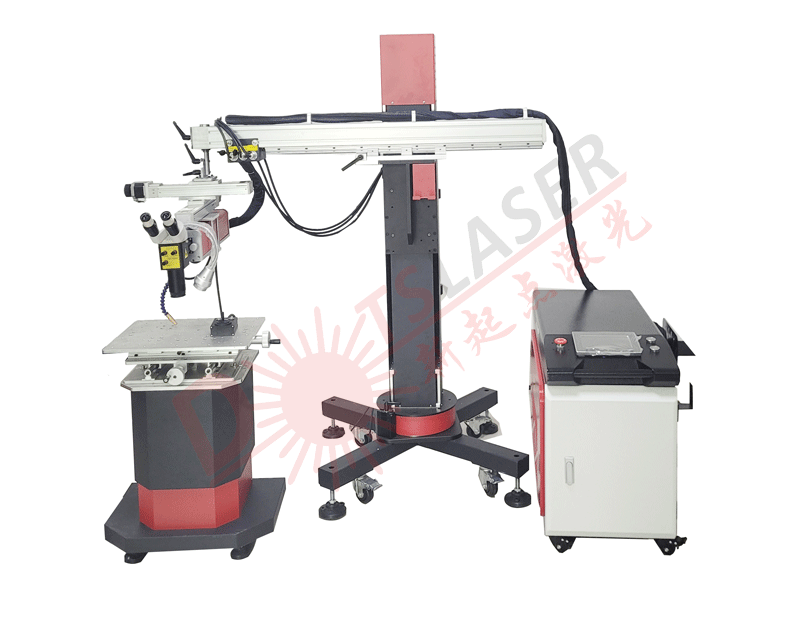

Machine de soudage laser à fibre de moule

La machine de soudage laser à fibre de moule est l'équipement de soudage avancé actuel. Il s'agit d'un équipement laser de soudage spécial spécialement conçu pour l'industrie du moule. Il est utilisé pour réparer des moules de précision et réparer les erreurs causées par la fabrication du produit.

Envoyez demande

Présentation du produit

Machine de soudage laser à fibre de moule

Description des produits

La machine de soudage laser à fibre moulée est un produit révolutionnaire dans le domaine de la technologie de soudage. Il utilise une technologie laser avancée pour fournir un soudage de haute qualité et de précision pour divers moules. La machine de soudage laser à fibre de moule est l'équipement de soudage avancé actuel. Il s'agit d'un équipement laser de soudage spécial spécialement conçu pour l'industrie du moule. Il est utilisé pour réparer des moules de précision et réparer les erreurs causées par la fabrication du produit. Avec sa structure compacte et son interface conviviale, c'est un outil polyvalent pour souder différents matériaux comme l'acier inoxydable, l'aluminium et le laiton.

Avantages de la machine de soudage laser à fibre de moule

1. Une fois que le laser traverse la fibre optique, le point devient plus uniforme et stable, ce qui améliore la qualité de la soudure. Une fois le faisceau laser focalisé, un petit point lumineux a une densité de puissance élevée et peut être positionné avec précision. Il est spécialement optimisé pour la réparation des moisissures, avec une plus grande pertinence et un meilleur effet.

2.Adopter un système d'ombrage automatique avancé élimine la stimulation du laser sur les yeux du personnel pendant le travail.

3.Système de caméra CCD avec microscope et axe X mobile pour le soudage en position haute.

4. La flèche tridimensionnelle peut vous aider à résoudre le problème de la réparation de grands moules sans déplacer le moule, et le joystick contrôle le mouvement de l'étape de traduction (étape de traduction automatique de 200 mm × 300 mm). Il est facile de réaliser une réparation laser de grands moules et de très grands moules avec des outils tranchants, une longue durée de vie et une haute précision ;

5. Marquage de haute précision, rapide, profondeur de gravure contrôlable.

6.La table de travail peut être motorisée ou manuelle.

7.La taille du spot a été spécifiquement ajustée indépendamment.

Applications

La machine de soudage laser à fibre de moule est utilisée dans divers produits numériques électroniques 3C, téléphones mobiles, jouets, automobiles, motos et autres industries de fabrication et de moulage de moules.

L'utilisation de fil de soudage laser pour réparer le moule peut réutiliser le moule usagé, ce qui réduit considérablement le coût de production du moule et améliore l'efficacité du travail.

La technologie des machines de soudage laser à fibre de moule peut également être appliquée pour modifier et compenser la conception de la production ou la taille du moule, raccourcir le cycle de production et le temps de développement du produit du moule.

Il convient à la réparation et au soudage d'appareils mécaniques de précision, au soudage de diverses pièces structurelles métalliques et de bijoux en or et en argent.

Paramètres

NON.	Nom	Machine de soudage laser de moules
1	Modèle de machine	DS-1500
2	Puissance laser	1500W
3	Longueur d'onde du laser	1080 ± 10 nm
4	Largeur d'impulsion	1-100mme
5	Fréquence laser	1-1000Hz
6	Plage de réglage de la taille du spot	0.3-2mm
7	Circuit de refroidissement	Refroidissement par eau
8	Déplacement de la table de travail	200x300mm
9	Consommation électrique nominale	7KW
10	Modèle laser	CW
11	Plage de puissance	0-100%
12	Système d'observation	Microscope (rotatif à 360 degrés) ou écran
13	Gaz protecteur	Argon
14	Longueur du câble fibre	8m
15	Alimentation	Triphasé standard 220v ± 5% /50Hz/20A ;
16	Méthode de refroidissement	Refroidissement par eau (double température et double contrôle)
17	Puissance nominale	5,6 kilowatts
18	Profondeur de soudage	Inférieur ou égal à 3.0 mm (dépend du matériau)
19	Diamètre du noyau de la fibre	50 μm
20	Alimentation	Alimentation

technologies clés du produit

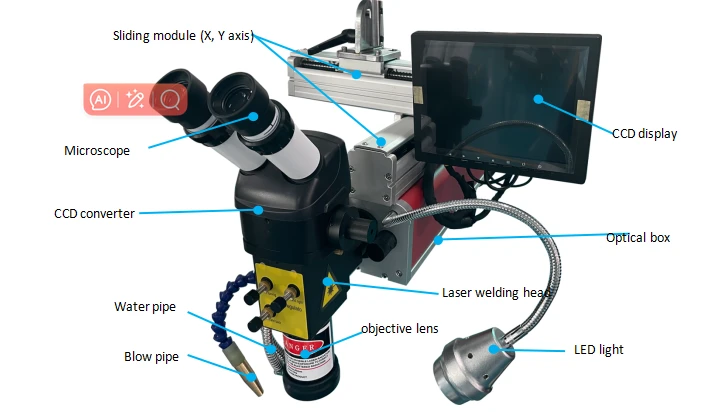

product-722-412

01.

Microscope: fenêtre d'observation haute définition, produits de soudage de haute précision.

Objectif: mise au point laser.

Tête de soudage laser: composant de conversion laser, ajustez la position de la lumière laser.

Tuyau de soufflage: port de sortie de gaz de protection.

Module coulissant: conduisez la tête laser pour avancer, reculer, gauche et droite (électrique).

Lumière LED:Source lumineuse pour microscope.

Boitier optique :Placement de câbles à fibres optiques et autres câbles d'alimentation.

Conduite d'eau :Objectif système de circulation d'eau froide.

Convertisseur CCD:Conversion de l'affichage de l'écran CCD.

Affichage CCD:Vitrine de soudage.

02.

La machine de soudage laser à fibre de moule est construite avec un générateur laser avancé très efficace et économe en énergie. Il consomme moins d'énergie tout en fournissant des résultats de soudage constants et stables. Son coût de maintenance est également faible par rapport aux machines à souder traditionnelles, ce qui vous permet d'économiser du temps et de l'argent à long terme.

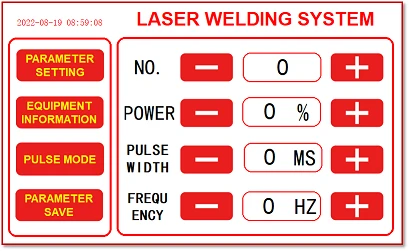

Opérations du panneau de commande

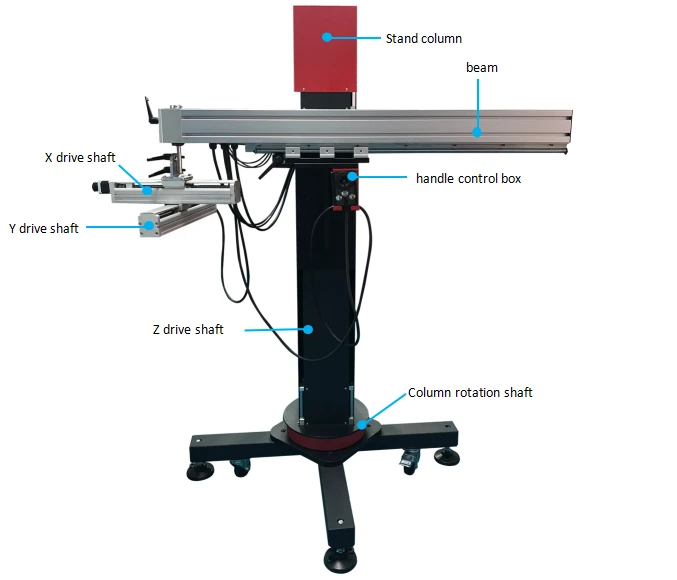

Schéma de structure globale

Garantie et après-vente

un. Garantie

Un an pour la source laser, un an pour les autres accessoires, tels que la tête galvo, l'objectif, la carte de commande, l'alimentation électrique, les pièces consommables ne sont pas sous garantie, telles que le clavier et la souris.

DOTSLASER s'engage à entretenir les produits fabriqués et envoyés conformément à un contrat formel et garantit que chaque machine réparée fonctionnera correctement si elle est utilisée correctement.

DOTSLASER a le droit de réparer ou de remplacer un produit pendant la période de garantie s'il présente un problème matériel ou technique. Nous facturerons l'entretien dans des circonstances normales. Ce sera gratuit si la machine rencontre des problèmes particuliers.

b. Portée de la garantie

DOTSLASER ne fournira pas de service de garantie gratuit dans les cas suivants : le produit ou les pièces sont endommagés en raison d'une modification, d'un démontage ou d'une amélioration sans autorisation ; le produit ou les pièces sont endommagés en raison d'une urgence ou d'une négligence ; le produit ou les pièces sont endommagés en raison d'un manque de conservation …… clients ont la responsabilité d’apprendre les instructions du guide de l’utilisateur et d’utiliser la machine correctement. Les dommages résultant d'un fonctionnement anormal ne bénéficieront pas des services de garantie. Les accessoires ne sont pas sous garantie.

Les clients doivent faire une demande écrite dans les 30 jours dès qu'ils ont trouvé un problème qui entre dans la plage de garantie, aucun tiers ne doit être impliqué dans le processus de maintenance et les produits ou pièces qui ne sont pas fabriqués par DOTSLASER ne doivent pas non plus être inclus.

c. Support technique et maintenance du produit

Contactez l'ingénieur Dotslaser quels que soient les problèmes qui surviennent lors de l'utilisation et effectuez un dépannage sous la direction de l'ingénieur.

Tous les produits en attente de réparation ou de remplacement doivent être placés dans les étuis fournis par DOTSLASER, sinon DOTSLASER facturera les dommages qu'il pourrait causer.

Lorsque les clients reçoivent les produits DOTSLASER, veuillez vérifier si le produit est endommagé et si les accessoires sont complets ou non.

DOTSLASER continue de développer de nouveaux produits, les informations et paramètres de ce fichier peuvent changer. Tous les paramètres techniques sont soumis au contrat.

Les clauses de garantie et après-vente ci-dessus sont uniquement à titre de référence et sont soumises au contraste formel.

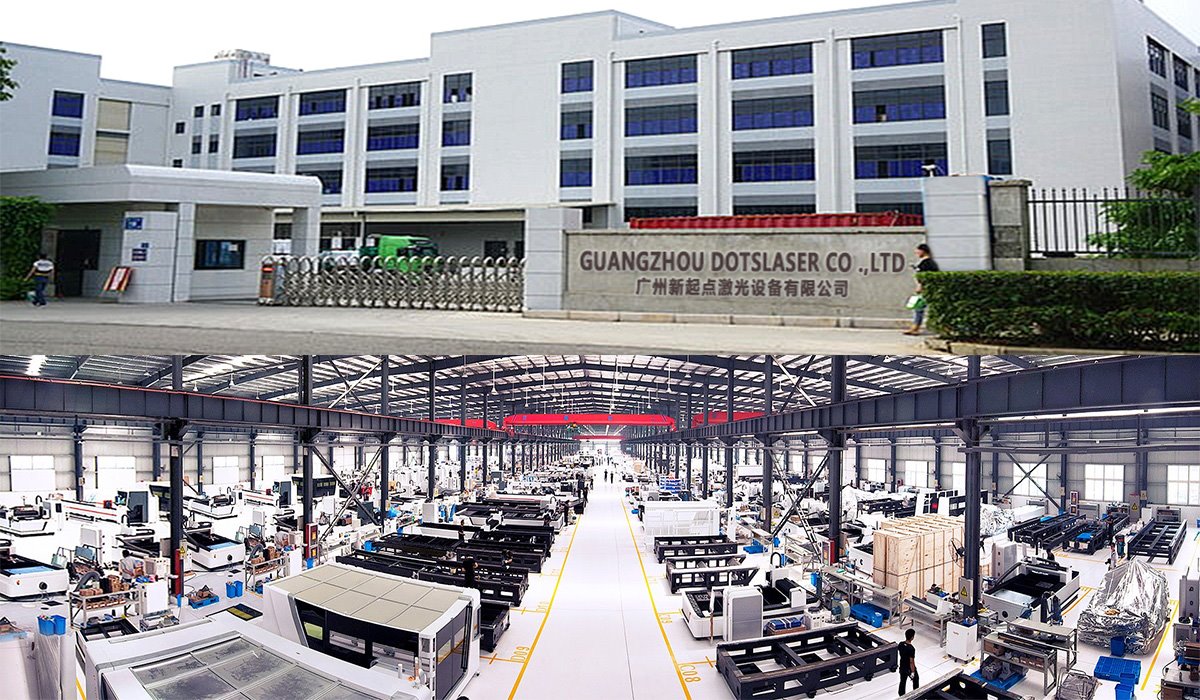

Usine
