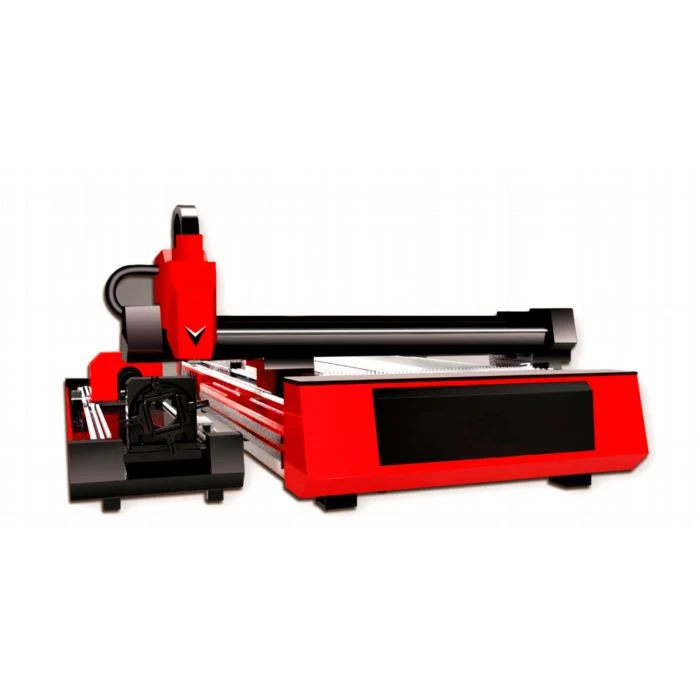

Le système de machine de découpe laser se compose généralement d'un générateur laser, d'un composant de transmission de faisceau (externe), d'un établi (machine-outil), d'une armoire de commande numérique à micro-ordinateur, d'un refroidisseur et d'un ordinateur (matériel et logiciel).
1) La partie machine principale de la machine-outil : la partie machine de la machine de découpe laser, la partie mécanique qui réalise le mouvement des axes X, Y et Z, y compris la plate-forme de travail de découpe. Il sert à placer la pièce à couper et peut la déplacer correctement et avec précision selon le programme de contrôle, généralement entraîné par un servomoteur.
2) Générateur laser : un appareil qui génère une source de lumière laser. Aux fins de la découpe au laser, à l'exception de quelques occasions où les lasers à solide YAG sont utilisés, la plupart d'entre eux utilisent des lasers à gaz CO2 avec une efficacité de conversion électrique-optique plus élevée et une puissance de sortie plus élevée. Étant donné que la découpe au laser nécessite une qualité de faisceau élevée, tous les lasers ne peuvent pas être utilisés pour la découpe. Le mode gaussien convient aux lasers à dioxyde de carbone de moins de 1 500 W, de faible ordre de 100 W à 3 000 W et au multimode au-dessus de 3 000 W.
3) Chemin optique externe : Miroir de réfraction, utilisé pour guider le laser dans la direction requise. Afin d'éviter un dysfonctionnement du trajet du faisceau, tous les miroirs doivent être protégés par un couvercle de protection et un gaz protecteur à pression positive propre doit être introduit pour protéger la lentille de la contamination. Un ensemble de lentilles avec de bonnes performances focalisera un faisceau sans angle de divergence dans un point infiniment petit. Généralement, un objectif avec une distance focale de 5,0 pouces est utilisé. L'objectif de 7,5 pouces n'est utilisé que pour les matériaux épais>12 mm.
4) Système de contrôle numérique : contrôlez la machine-outil pour réaliser le mouvement des axes X, Y, Z et contrôlez également la puissance de sortie du laser.
5) Alimentation régulée : connectée entre le laser, la machine-outil CNC et le système d'alimentation. Jouent principalement un rôle dans la prévention des interférences des réseaux électriques externes.
6) Tête de coupe : Elle comprend principalement des pièces telles que la cavité, le support de lentille de focalisation, la lentille de focalisation, le capteur capacitif et la buse de gaz auxiliaire. Le dispositif d'entraînement de la tête de coupe est utilisé pour entraîner la tête de coupe à se déplacer le long de l'axe Z selon le programme, et est composé d'un servomoteur et d'une vis ou d'un engrenage et d'autres pièces de transmission.
7) Table d'opération : utilisée pour contrôler le processus de travail de l'ensemble du dispositif de coupe.
8) Refroidisseur d'eau : utilisé pour refroidir le générateur laser. Un laser est un appareil qui convertit l'énergie électrique en énergie lumineuse. Par exemple, le taux de conversion d'un laser à gaz CO2 est généralement de 20 %, et l'énergie restante est convertie en chaleur. L'eau de refroidissement évacue l'excès de chaleur pour que le générateur laser continue de fonctionner normalement. Le refroidisseur refroidit également le réflecteur de trajet optique externe et le miroir de focalisation de la machine-outil pour assurer une qualité de transmission du faisceau stable et empêcher efficacement la déformation ou la rupture de la lentille en raison d'une température excessive.
9) Bouteilles de gaz : y compris les bouteilles de gaz moyennes de fonctionnement de la machine de découpe laser et les bouteilles de gaz auxiliaires, utilisées pour compléter le gaz industriel pour l'oscillation laser et fournir du gaz auxiliaire pour la tête de coupe.
10) Compresseur d'air, réservoir de stockage d'air : fournir et stocker de l'air comprimé.
11) Sécheur à refroidissement par air, filtre : utilisé pour fournir de l'air propre et sec au générateur laser et au trajet du faisceau pour que le trajet et le réflecteur fonctionnent normalement.
12) Dépoussiéreur de ventilation : extraire les fumées et poussières générées lors du traitement, et effectuer un traitement filtrant, afin que l'évacuation des gaz d'échappement soit conforme aux normes de protection de l'environnement.
13) Machine de décharge de scories : éliminez les restes et les chutes générés pendant le traitement.
